TU社は大型建設機械車両の油圧配管の加工製造を主軸に、パイプ曲げ加工のスペシャリスト集団として活躍しております。
同社はマイニング(鉱業：鉱石を採掘する産業)向けの大型建設機械や大型ダンプの生産を得意とするメーカーの油圧配管を主な商材としている関係で、パイプ径が太くなる傾向があり、パイプベンダーも大きな能力のあるものが必要です。そこでパイプ径とほぼ同じ半径(R)で曲げることが可能なCNCパイプベンダー(通称：1Dベンダー)を導入しVA/VE提案等にも積極的に取り組んでいます。
一般的に曲げ半径が小さくなると、極端な扁平やシワ・亀裂などが入る場合があり曲げ加工が困難になりますが、1Dベンダーを使用することで問題なく曲げることが出来ます。曲げ対応可能な口径はφ34～φ114.3です。曲げ加工の他にも切断、穴あけ、端末加工、co2溶接、パルスTIG溶接、ロウ付け、気密テスト、洗浄(酸洗い)、表面処理(リン酸亜鉛皮膜処理、塗装)、検査(三次元測定機)、梱包、出荷まで一貫した生産が出来るのも同社の強みのひとつです。加工可能な材質はカーボン(鉄)の他にもステンレス、銅、真鍮が可能です。

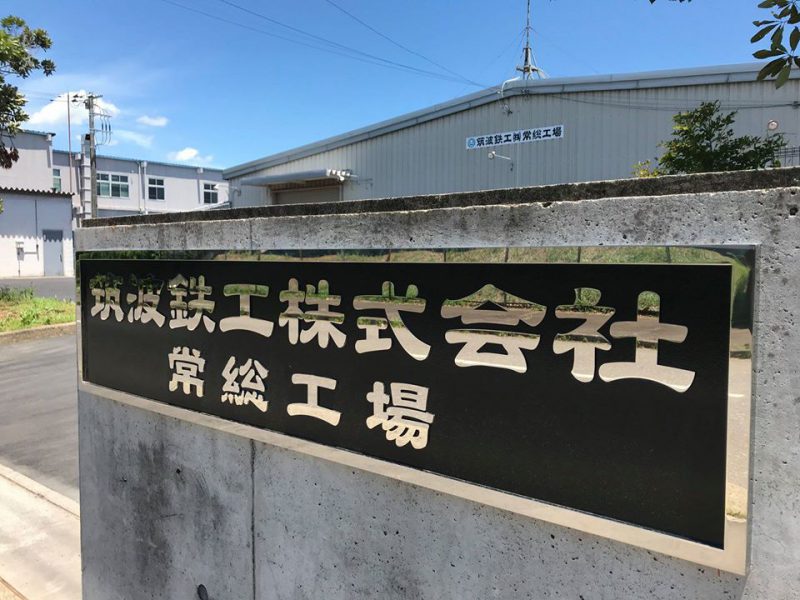

新たに工場を新設し、表面処理・塗装工程などを内製化することで短納期対応や品質レベルアップに挑戦しております。今後も油圧配管のスペシャリストとして高品質な製品をつくり続けていきます。
3つの強み
- 試作品の他にも少ロット生産から量産まで対応可能。特に太物パイプ(～φ114.3)の極小曲げ(1D曲げ)加工を製造出来るのが特徴
- 品質管理は特に徹底されており、3次元測定機による測定検査体制が確立
- 材料手配から完成品製作、輸送までのワンストップサービス
主要製品

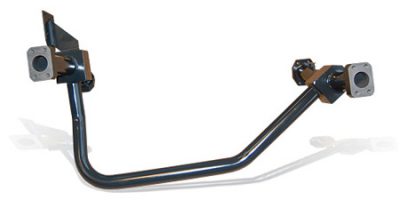

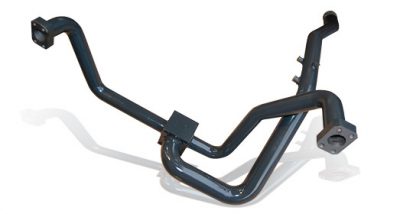

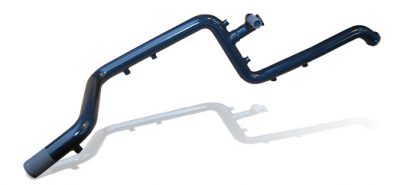

- 各種油圧配管製造(主に建設機械車両部品)
主要設備
| 名称 | 代表メーカー | 代表型式 | 能力・特徴 | 台数 |
|---|---|---|---|---|
| 高速切断機 | カルテンバッハ | KKS400E | メタルソー 400mm | 2台 |
| 自動切断機 | マック | M370 | メタルソー 400mm | 3台 |
| 半自動切断機 | コーキ | P50-SHARP | メタルソー 350mm | 1台 |
| CNCパイプベンダー | チヨダ | 100ST | 極小R曲げ φ34～φ114.3 | 2台 |
| CNCパイプベンダー | チヨダ | 80ST | φ21.7～φ60.5 | 1台 |
| 汎用パイプベンダー | チヨダ | CPC60 | 右曲げ φ17.3～φ60.5 | 1台 |
| 汎用パイプベンダー | チヨダ | CPC60 | 左曲げ φ17.3～φ60.5 | 1台 |
| 自動パイプ面取機 | タニテック | FE-AC/115 | φ40～φ114.3 | 1台 |
| 自動面取機 | 社内製 | 2台 | ||
| ベルダー | シモムラ | SRH222N | 3台 | |
| 端末加工機 | 社内製 | P-3型 | スプール加工 | 3台 |
| CNCパイプ穴あけ機 | マツモト機械 | PCM-215 | φ34～φ165.2 | 1台 |
| 縦型ラジアルボール盤 | 3台 | |||
| プラズマ切断機 | ダイヘン | M-5500C | 1台 | |
| CO2半自動溶接機 | 19台 | |||
| 自動溶接機（NAG) | 社内製 | 2台 | ||
| 直流パルスTIG溶接機 | ダイヘン | PT300PⅡ | 1台 | |
| ロウ付け | 2台 | |||
| 気密テスト装置 | 社内製 | 水没式 | 1台 | |
| リン酸亜鉛皮膜処理装置 | 1式 | |||
| 塗装設備 | 1式 | |||
| 乾燥炉 | 1式 | |||
| 三次元測定機 | FARO | FAROアーム | 8ft 6軸システム | 1式 |
| 高周波誘導加熱ロウ付け機 | 2台 |
